Инженеры производства КАМП-ПОЛИМЕР — производства полного цикла по фторопласту с работой по ГОСТ 22704, 14896, 6678 — разбирают: какие реальные нагрузки выдерживают шевронные манжеты для гидравлических прессов. Представьте сцену из цеха: остановился 500-тонный пресс из-за потёкшей импортной манжеты, сроки поставки оригинала Trelleborg ушли за горизонт 8–12 недель, а ремонт «на ощупь» китайской резиной заканчивается новой лужей масла через месяц.
Цена каждого дня простоя оборудования исчисляется сотнями тысяч рублей. Искать остатки на складах или пытаться втиснуть полиуретан в агрессивную среду при 150 °C — значит осознанно идти на риск повторной аварии. Сегодня стандарт ремонта изменился: вместо долгого ожидания снабженцы и механики выбирают изготовление изделий из фторопласта на станках с ЧПУ из отечественного сырья строго под ремонтный размер изношенного штока.
В этом материале — практика «КАМП-ПОЛИМЕР»: реальные узлы, реальные условия эксплуатации, реальные сроки изготовления.
Рабочее давление шевронной манжеты: что происходит при 35 МПа и выше
Главный механик завода РТИ поделился болью — на вулканизационном прессе китайские резиновые уплотнения выдавливало в зазор уже на второй неделе работы при давлении 30 МПа и температуре +140 °C. Оборудование простаивало, срывая график отгрузок.
Техническая сторона вопроса кроется в физике полимеров. Чистый фторопласт Ф-4 (ГОСТ 10007-80) стабильно держит до 25–35 МПа. Если нагрузки выше, полимер начинает проявлять хладотекучесть. Чтобы этого избежать, для тяжелых гидроцилиндров мы модернизируем профиль по ГОСТ 22704 или применяем специальные композиции — Ф-4К20 с коксом, Ф-4С15 со стекловолокном, а также композицию Ф-4ПН. Дополнительная установка защитных колец поднимает рабочий порог до 50 МПа и выше. Важно: коэффициент трения PTFE по стали составляет всего 0,04 без смазки, тогда как у бронзы он достигает 0,15. Это спасает плунжер от задиров даже в режиме сухого трения.
Когда пресс стоит, а план горит, ожидание импортных деталей становится непозволительной роскошью. Наше решение простое: мы делаем уплотнения по чертежам на заказ, предлагая изготовление от 1 штуки за 3–7 дней на токарных станках с ЧПУ. Ваш узел вернётся в строй быстрее, чем поставщик параллельного импорта согласует инвойс.
Фторопласт Ф-4 против полиуретана: что выбрать для агрессивной среды пресса
Во-первых, критичен температурный диапазон. Полиуретан начинает «плыть» и терять правильную геометрию профиля уже при +80…+100 °C. В противовес этому, рабочий диапазон отечественного Ф-4 составляет экстремальные −200…+250 °C. Деталь сохраняет свои свойства без изменений.
Во-вторых, химическая стойкость. В условиях контакта с кислотами, щелочами, горячим паром или нефтепродуктами резина и полиуретан дубеют, покрываются микротрещинами и рассыпаются за пару месяцев. Фторопласт абсолютно инертен ко всем химикатам (кроме расплавов щелочных металлов и элементарного фтора) и выдерживает даже кипячение в царской водке.
Итог: если ваш гидроцилиндр работает в горячем цеху, контактирует с агрессивными жидкостями или требует нулевого залипания при долгих простоях оборудования, альтернативы фторопласту просто не существует.

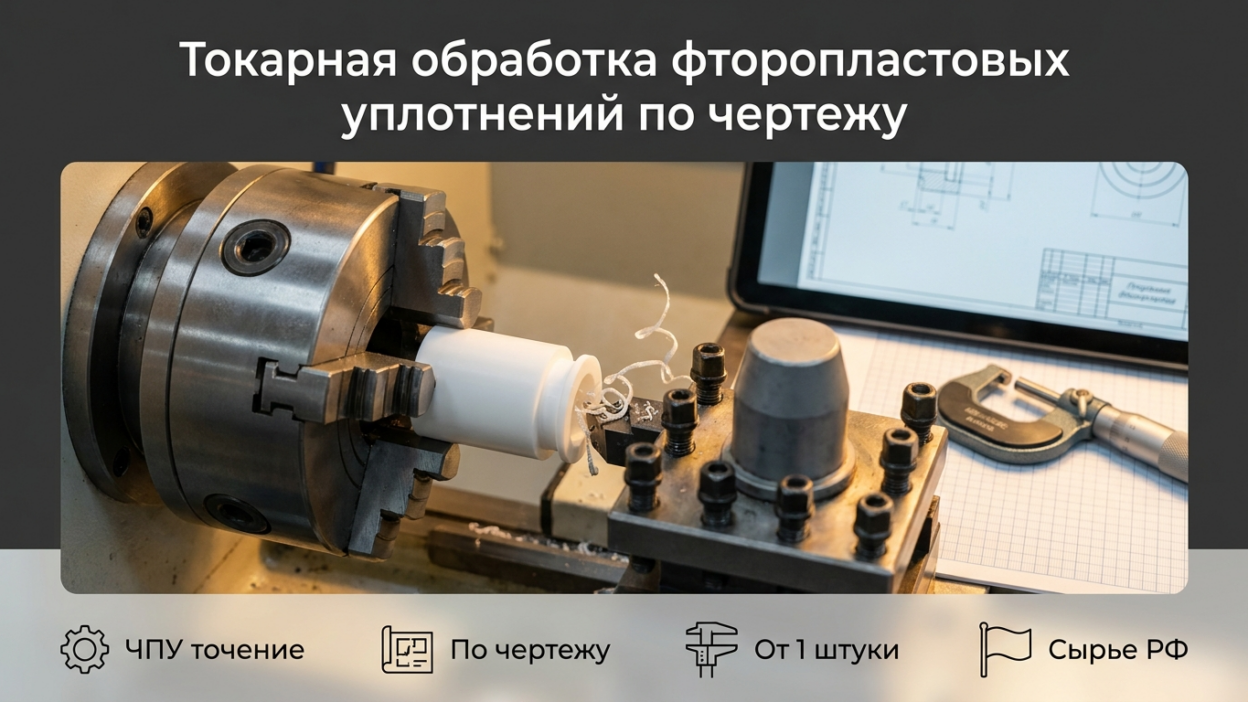

Точение уплотнений на ЧПУ: как делают детали из фторопласта на заказ без чертежа
Снабженец крупного пищевого комбината три месяца пытался найти замену нестандартному уплотнению Turcon для импортного насоса. Чертежей не сохранилось, оборудования для прессования нужного профиля в России тоже нет, а производитель линии перестал отвечать на письма.
Вот в чём дело: реверс-инжиниринг РТИ давно перестал быть экзотикой. Опытные технологи снимают размеры с изношенного образца или посадочного места, вносят поправки на усадку и выработку металла, после чего пишут управляющую программу. В отличие от прессования в формах, ЧПУ-точение убирает этап долгого и дорогого производства оснастки. Заготовка нужного диаметра просто устанавливается в шпиндель станка.
Наше производство работает по принципу максимальной гибкости. Мы предлагаем детали из фторопласта на заказ, выполняя точение уплотнений на ЧПУ без изготовления оснастки, опираясь на ГОСТы 22704, 14896, 6678, 6969. Используем исключительно отечественное первичное сырьё, вкладывая 10 лет опыта компании и 20 лет экспертизы наших ведущих инженеров в каждую выточенную деталь.
Экономика ремонта: стоимость простоя против локального точения
Смотрите сами, вот типовая математика импортозамещения запчастей. Возьмем импортную манжету Trelleborg или SKF для промышленного пресса: сегодня её цена выросла в три раза по сравнению с 2022 годом, достигая десятков тысяч рублей. Срок поставки составляет 8–12 недель, при этом нет уверенности, что деталь вообще приедет. Аналог из фторопластовой композиции Ф-4К20 по образцу или эскизу обойдётся кратно дешевле, а главное — займет 3–10 рабочих дней с момента согласования до отгрузки транспортной компанией из Симферополя в любую точку РФ.
На практике это значит колоссальный рост ресурса оборудования. На одном из химических производств мы провели замену резиновой шевронной манжеты на пакет из PTFE. Раньше уплотнение меняли каждые 2 месяца из-за разъедания агрессивной химией. После того как инженеры установили наш аналог импортного уплотнения, ресурс узла вырос с 2 месяцев до 2 лет непрерывной работы без подтеканий и остановок производственной линии.
Частые вопросы
Можно ли изготовить манжету по образцу, если деталь стёрта и чертежа нет?
Да, технологи с 20-летним опытом восстанавливают рабочие размеры по посадочным местам гидроцилиндра или штока. Достаточно снять замеры узла штангенциркулем или прислать нам изношенный образец. Мы подготовим эскиз и согласуем его с Вами перед запуском в работу.
Какие подтверждающие документы идут с деталями для тендерной приёмки?
Мы предоставляем полный пакет документов для СМК и госзаказа: паспорт качества на готовое изделие, ТУ, сертификаты на первичное отечественное сырьё Ф-4 и протоколы испытаний. Это закрывает все требования тендерных комитетов химической, атомной и пищевой промышленности.
Выдержит ли манжета из Ф-4 контакт с концентрированной кислотой при 150 °C?
Да, фторопласт Ф-4 (PTFE) абсолютно химически стоек к концентрированным кислотам, щелочам и нефтепродуктам. Его рабочий температурный диапазон доходит до +250 °C, поэтому при 150 °C манжета будет работать в штатном режиме без потери геометрии и свойств.
Заключение
Ремонт промышленного пресса больше не требует многомесячного ожидания импортных комплектующих. Отечественные полимеры, станки с ЧПУ и грамотный инженерный расчёт позволяют получать детали, превосходящие оригиналы по ресурсу в агрессивных средах. Если Ваше оборудование простаивает, надёжные манжеты PTFE купить можно напрямую у производителя, минуя цепочки посредников. Предлагаем запросить расчёт по чертежу: пришлите эскиз, фотографию с размерами или техническое задание — наши специалисты оперативно подберут материал и согласуют сроки изготовления.
