Армированные манжеты PTFE: конструкция, характеристики и почему точение на ЧПУ выгоднее литья
Внеплановая остановка критически важного узла из-за пробитого уплотнения — настоящая головная боль для любого главного механика. Когда традиционные эластомеры деградируют за пару месяцев, а сроки поставки импортных комплектующих растягиваются на неопределенный срок, предприятие начинает терять деньги.
К 2026 году российская промышленность столкнулась с новой реальностью: европейские гиганты (Trelleborg, SKF, Freudenberg) окончательно покинули рынок, а массовый импорт из Азии часто не выдерживает заявленных нагрузок из-за использования вторичного сырья. Ответом на этот вызов стал отказ от массовой штамповки в пользу высокоточного инжиниринга.
В этой статье мы разберем, почему изготовление армированных манжет PTFE методом ЧПУ-точения стало золотым стандартом для тяжелых условий эксплуатации, и как ООО «КАМП-ПОЛИМЕР» решает задачи импортозамещения для ремонтных цехов и машиностроительных заводов.
Постановка инженерной задачи: когда резина сдает позиции
В узлах с высоким давлением, агрессивной химией или экстремальными температурами стандартная резина (NBR) или полиуретан (PU) быстро выходят из строя. Полимеры теряют эластичность, трескаются или вступают в реакцию с рабочей средой.
Инженерный факт: В нефтехимической отрасли ресурс манжеты из фторкаучука (FKM) в агрессивной среде составляет 1 500–2 000 часов. В тех же условиях уплотнение из композиции фторопласта Ф-4К20 служит от 8 000 до 12 000 часов.
Если вам необходимо решить, чем заменить уплотнение Trelleborg на насосе или гидроцилиндре, выбор безальтернативно сводится к фторопласту (PTFE) и композициям на его основе.
Свойства фторопласта Ф-4 и композиций: база надежности
Рабочая температура фторопласта Ф-4 (по ГОСТ 10007-80) и его физико-механические свойства сохраняются в экстремальном диапазоне от −269 °C до +260 °C. Это делает материал идеальным для криогенной и высокотемпературной арматуры.
Кроме того, фторопласт обладает уникальной химической стойкостью: он не разрушается даже при кипячении в «царской водке» и устойчив ко всем известным кислотам и щелочам (кроме расплавов щелочных металлов).
| Характеристика | Чистый PTFE (Ф-4) | К композиция Ф-4К20 (с коксом) | Традиционные эластомеры (Резина/ПУ) |
|---|---|---|---|
| Коэффициент трения (по стали) | 0,04 (самый низкий) | 0,04 – 0,06 | 0,5 – 0,8 |
| Температурный диапазон | −269 °C … +260 °C | −200 °C … +250 °C | −30 °C … +100 °C (в среднем) |
| Стойкость к износу | Базовая | В 600 раз выше чистого Ф-4 | Зависит от смазки |
| Химическая стойкость | Абсолютная | Высокая | Ограниченная |
| Эффект stick-slip (скачкообразное движение) | Отсутствует | Отсутствует | Присутствует при сухом трении |
Конструкция армированной манжеты: Поскольку чистый фторопласт обладает меньшей упругостью, чем резина, профиль уплотнения часто дополняется пружинным эспандером (V-образной или U-образной металлической пружиной). Пружина обеспечивает постоянное прижатие кромок манжеты к штоку и стенкам цилиндра, компенсируя износ и температурные деформации полимера.

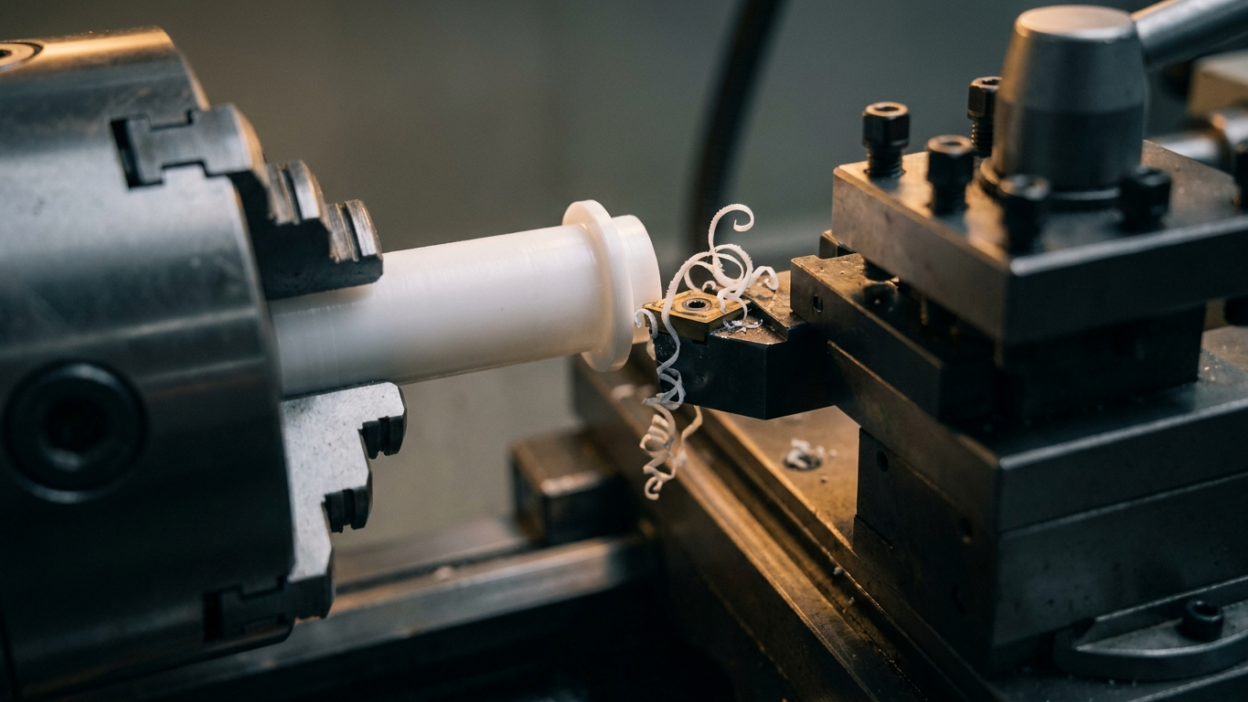

Точение уплотнений на ЧПУ на заказ: экономика малых партий
Заказывать пресс-форму для литья одной-двух нестандартных манжет экономически абсурдно (стоимость оснастки может достигать 150 000 рублей). Азиатские аналоги масс-маркета часто грешат использованием экструзионного или вторичного фторопласта с микропорами, который «течет» под давлением.
Технология обработки на станках с ЧПУ (токарная и фрезерная) полностью меняет правила игры:
- Сроки: Поставка по параллельному импорту в 2026 году занимает 35–60 дней. В «КАМП-ПОЛИМЕР» срок изготовления составляет 3–5 дней.
- Партии: Вы можете купить манжеты Ф-4К20 от 1 штуки. Нет ограничений на минимальный тираж.
- Качество геометрии: Идеальная повторяемость, отсутствие облоя, возможность заложить микроизменения в профиль под уже изношенный шток гидроцилиндра.
- Сырье: Строго первичное отечественное сырье («Не Китай»). Только так можно гарантировать ресурс узла и предоставить паспорта качества для атомной, пищевой или химической промышленности.
FAQ: Ответы инженеров «КАМП-ПОЛИМЕР»
Можно ли изготовить армированную манжету по изношенному образцу, если чертежа нет?
Да, это штатная процедура (реверс-инжиниринг). Если у вас старое оборудование 1980–2000-х годов и документации нет, пришлите нам изношенный образец, фото или точные размеры посадочного места. Наши конструкторы снимут размеры, учтут усадку и выточат деталь.
Справятся ли ваши аналоги PTFE-уплотнений с давлением, которое держал Trelleborg?
Абсолютно. За 10 лет работы мы сформировали базу из более чем 5000 импортных профилей (Turcon, Zurcon, Glyd Ring). Мы подбираем композицию (например, Ф-4С15 или Ф-4ПН), которая будет работать в тех же или более жестких условиях.
Выдержит ли манжета из фторопласта контакт с концентрированной кислотой при 150 °C?
Да. Это целевая область применения для уплотнений для агрессивной среды и кислот. Чистый Ф-4 инертен к концентрированным кислотам даже при температурах свыше 200 °C.
Зависит ли цена фторопластовой манжеты от объема заказа?
Для ЧПУ-точения стоимость одной детали остается рентабельной благодаря отсутствию затрат на пресс-формы. Однако для крупных заводов и отделов МТО при годовых спецификациях мы предлагаем централизованные поставки со скидками за объем.
Какие паспорта качества и сертификаты идут с изделием?
Мы предоставляем полный пакет документов для входного контроля и тендеров: паспорта качества, сертификаты на первичное сырье, протоколы испытаний и ТУ. Российское производство уверенно закрывает номенклатуру по ГОСТ 14896, 22704, 6678, 6969.
ООО «КАМП-ПОЛИМЕР»: Ваш технологический партнер в производстве РТИ
Локализация полимерных уплотнений в РФ к 2026 году достигла 68%, и производство без пресс-форм играет в этом ключевую роль. Завод «КАМП-ПОЛИМЕР» (г. Симферополь) предлагает полный цикл: от заготовки до готового изделия.
Опираясь на 10-летний стаж компании и 20-летний опыт наших ведущих технологов, мы закрываем любые потребности: от срочного ремонта редкого гидроцилиндра до серийной комплектации нового машиностроительного оборудования.
Отправьте эскиз, чертеж или фото изношенной детали на sale@kamp-p.ru или свяжитесь с нами по телефону/WhatsApp: +7 (978) 964-96-60 (Контактное лицо: Ярошенко Анна Васильевна).
Наши инженеры подберут материал под ваши рабочие условия и рассчитают стоимость за 1 день.
